VCN (Virtual Cloud Network)
Uma das primeiras atividades ao iniciar os trabalhos com o OCI é configurar corretamente uma VCN (Virtual Cloud Network) e seus componentes de rede. Pode-se afirmar que uma VCN é uma rede maior que pode ser subdividida em partes menores, chamadas de sub-redes (subnets).
Cada sub-rede consiste em uma faixa contínua de endereços IP únicos (conforme RFC1918) que existem dentro da mesma VCN. É nas sub-redes que se pode criar instâncias computacionais e outros recursos que dependem de uma rede IP para funcionar.
A sub-rede atua como uma unidade de configuração para os recursos criados dentro dela, mais especificamente para as VNICs que ali forem criadas. Isso significa que todas as VNICs e outros recursos em nuvem criados na mesma sub-rede compartilham a mesma Route Table, Security Lists e DHCP Options.

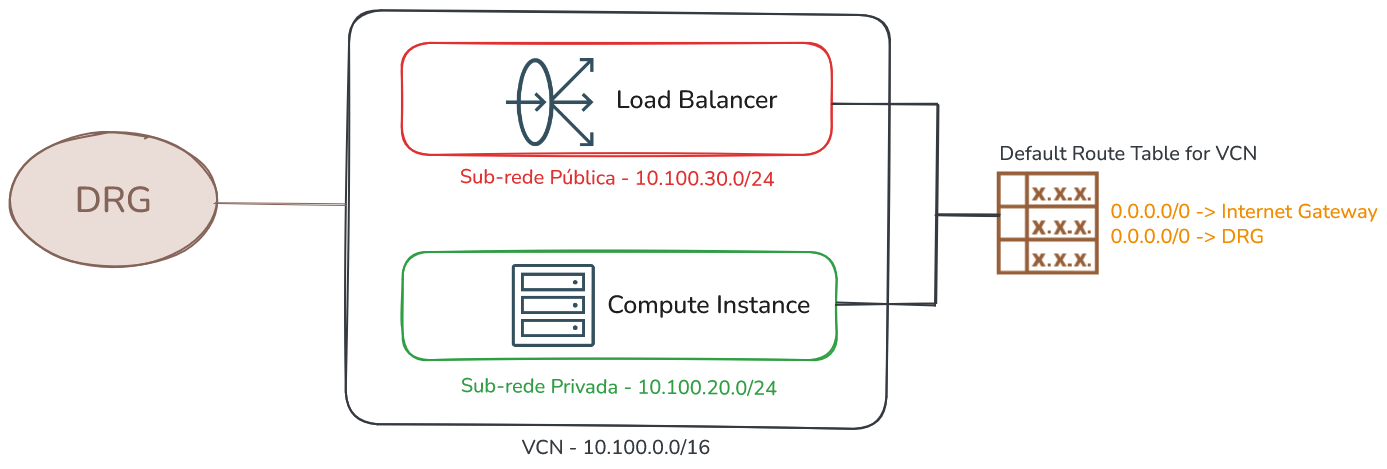

Um aspecto relevante ao criar uma nova VCN, no que diz respeito ao roteamento, é que ela vem automaticamente com uma route table padrão (Default Route Table for <NOME-DA-VCN>). Todas as sub-redes criadas dentro dessa VCN, a menos que especificado de outra forma, utilizarão essa mesma route table. Isso pode dificultar a configuração do roteamento quando as sub-redes dessa VCN exigem configurações de roteamento de forma independente.
Por exemplo, em uma VCN que contém duas sub-redes, uma pública e outra privada, é esperado que cada sub-rede tenha sua própria tabela de roteamento. A sub-rede pública precisa de uma rota padrão que direcione o tráfego para o Internet Gateway (IGW), permitindo que os recursos criados recebam e enviem tráfego da Internet. Por outro lado, na sub-rede privada, a rota padrão costuma direcionar o tráfego para um NAT Gateway (NGW) ou para o DRG (Dynamic Routing Gateway).
A boa prática que fica é:
- Criar a VCN.
- Criar os Gateways de Comunicação necessários da VCN (Internet Gateway, Nat Gateway e Service Gateway).
- Criar a(s) Route Tables específicas, de acordo com o número e tipo da(s) sub-redes (por exemplo, criar a Route Table
rt_subnpubpara a sub-rede pública ert_subnprvpara a sub-rede privada). - Criar a(s) Security Lists conforme a quantidade necessária de sub-redes.
- Configurar as regras de roteamento e as regras das Security Lists.
- OPCIONAL: Se necessário, criar os DHCP Options de forma independente, um para cada sub-rede (pessoalmente, prefiro utilizar o DHCP Options que foi criado junto com a VCN para todas as sub-redes da VCN).
- Criar a(s) sub-redes e utilizar a tabela de roteamento e a Security List criadas de forma independente para cada sub-rede.

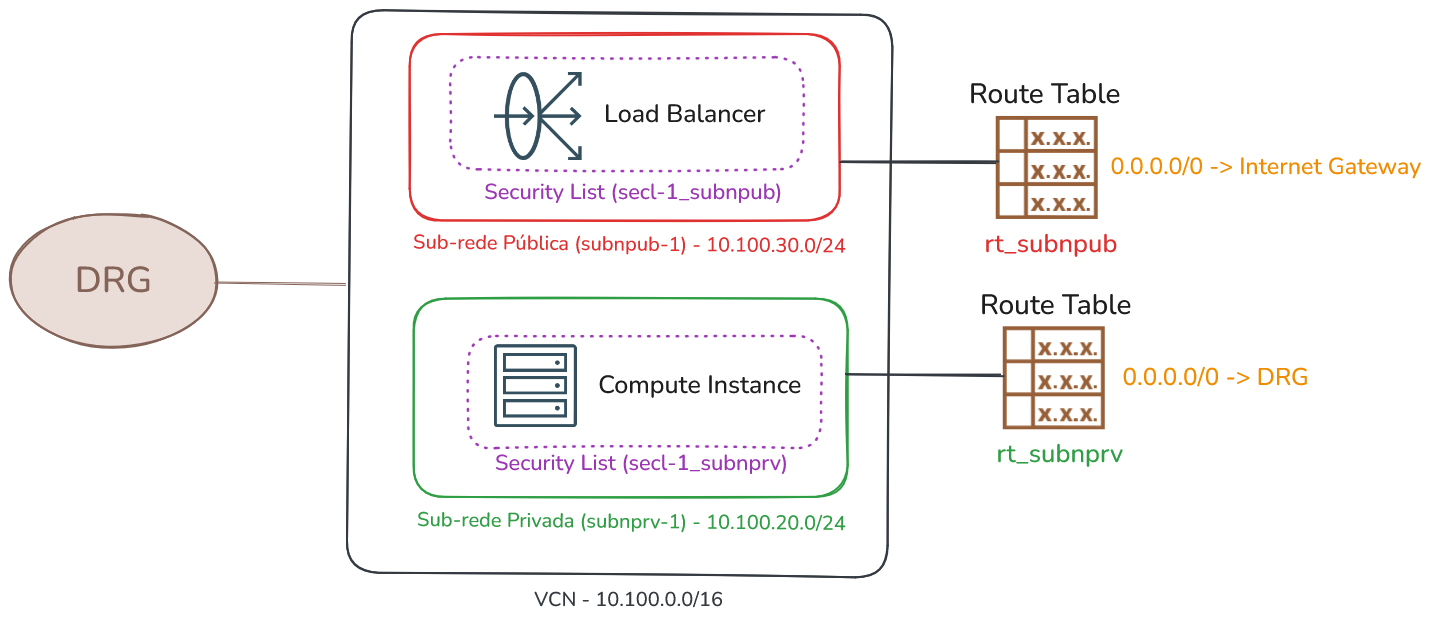

O resultado final, por exemplo, para cada VCN, será similar ao diagrama abaixo:
Comandos de Exemplo
VCN
$ oci network vcn create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaan" \
> --cidr-block "10.100.0.0/16" \
> --display-name "vcn-a" \
> --dns-label "vcna"
Gateways de Comunicação
Internet Gateway (IGW)
$ oci network internet-gateway create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "igw" \
> --is-enabled "true"
NAT Gateway (NGW)
$ oci network nat-gateway create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "ngw" \
> --block-traffic "false"
Service Gateway (SGW)
$ oci network service list
{
"data": [
{
"cidr-block": "all-gru-services-in-oracle-services-network",
"description": "All GRU Services In Oracle Services Network",
"id": "ocid1.service.oc1.sa-saopaulo-1.aaaaaaaa",
"name": "All GRU Services In Oracle Services Network"
},
{
"cidr-block": "oci-gru-objectstorage",
"description": "OCI GRU Object Storage",
"id": "ocid1.service.oc1.sa-saopaulo-1.aaaaaaaa",
"name": "OCI GRU Object Storage"
}
]
}
$ oci network service-gateway create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "sgw" \
> --services '[{"serviceId": "ocid1.service.oc1.sa-saopaulo-1.aaaaaaaa"}]'
Route Tables
Route Table da sub-rede pública (rt_subnpub)
$ oci network route-table create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "rt_subnpub" \
> --route-rules '[{
> "destination": "0.0.0.0/0",
> "destinationType": "CIDR_BLOCK",
> "networkEntityId": "ocid1.internetgateway.oc1.sa-saopaulo-1.aaaaaaaa"
> }]'
Route Table da sub-rede privada (rt_subnprv)
$ oci network route-table create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "rt_subnprv" \
> --route-rules '[{
> "destination": "0.0.0.0/0",
> "destinationType": "CIDR_BLOCK",
> "networkEntityId": "ocid1.natgateway.oc1.sa-saopaulo-1.aaaaaaaa"
> },{
> "destination": "all-gru-services-in-oracle-services-network", \
> "destinationType": "SERVICE_CIDR_BLOCK",
> "networkEntityId": "ocid1.servicegateway.oc1.sa-saopaulo-1.aaaaaaaa"
> }]'
Security Lists
Security List da sub-rede pública (secl-1_subnpub)
$ oci network security-list create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "secl-1_subnpub" \
> --ingress-security-rules '[{
> "source": "0.0.0.0/0",
> "sourceType": "CIDR_BLOCK",
> "protocol": "6",
> "isStateless": false,
> "tcpOptions": {
> "destinationPortRange": {
> "min": 443,"max": 443
> }
> }
> }]' \
> --egress-security-rules '[{
> "destination": "0.0.0.0/0",
> "destinationType": "CIDR_BLOCK",
> "protocol": "all",
> "isStateless": false
}]'
Security List da sub-rede privada (secl-1_subnprv)
$ oci network security-list create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "secl-1_subnprv" \
> --ingress-security-rules '[{
> "source": "0.0.0.0/0",
> "sourceType": "CIDR_BLOCK",
> "protocol": "all",
> "isStateless": false
> }]' \
> --egress-security-rules '[{
> "destination": "0.0.0.0/0",
> "destinationType": "CIDR_BLOCK",
> "protocol": "all",
> "isStateless": false
}]'
DHCP Options
$ oci network dhcp-options create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "dhcp_options" \
> --options '[{
> "type": "DomainNameServer", "serverType": "VcnLocalPlusInternet"
> }]'
Sub-redes
Sub-rede pública (subnpub)
$ oci network subnet create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --cidr-block "10.100.30.0/24" \
> --display-name "subnpub" \
> --dns-label "subnpub" \
> --route-table-id "ocid1.routetable.oc1.sa-saopaulo-1.aaaaaaaa" \
> --security-list-ids '["ocid1.securitylist.oc1.sa-saopaulo-1.aaaaaaaa"]' \
> --dhcp-options-id "ocid1.dhcpoptions.oc1.sa-saopaulo-1.aaaaaaaa" \
> --prohibit-public-ip-on-vnic "false"
Sub-rede privada (subnprv)
$ oci network subnet create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --cidr-block "10.100.20.0/24" \
> --display-name "subnprv" \
> --dns-label "subnprv" \
> --route-table-id "ocid1.routetable.oc1.sa-saopaulo-1.aaaaaaaa" \
> --security-list-ids '["ocid1.securitylist.oc1.sa-saopaulo-1.aaaaaaaa"]' \
> --dhcp-options-id "ocid1.dhcpoptions.oc1.sa-saopaulo-1.aaaaaaaa" \
> --prohibit-public-ip-on-vnic "true"
Roteamento de Sub-rede
Roteamento de sub-rede refere-se à decisão de roteamento aplicada no momento em que um pacote sai da VNIC de um recurso computacional hospedado em uma determinada sub-rede. Esse tipo de roteamento também é conhecido como egress routing e é controlado pela tabela de rotas associada à sub-rede. Vale lembrar que toda sub-rede criada possui uma tabela de rotas vinculada.
A tabela de rotas da sub-rede funciona em conjunto com o endereço IP do gateway da sub-rede sendo que, uma sub-rede quando criada, reserva o primeiro endereço IP do CIDR escolhido para ser o gateway dessa sub-rede. Por exemplo, se o CIDR da sub-rede for 10.100.20.0/24, o endereço IP do gateway será automaticamente 10.100.20.1.
Manipular a tabela de rotas de uma sub-rede é relativamente simples, pois ela permite apenas a inserção de regras estáticas de forma manual (static routes). Além disso, o next-hop dessas regras pode ser definido de duas formas:
- Gateways de Comunicação
- Neste caso, o destino pode ser qualquer um dos gateways de comunicação já apresentados.
- Endereço IP Privado (Private IP)
- Um endereço IP privado de outra VNIC na mesma sub-rede, geralmente utilizado para encaminhar o tráfego para uma instância de computação que desempenha o papel de firewall.
Por exemplo, para adicionar uma regra de roteamento em que o next-hop seja um NAT Gateway, pode-se utilizar o seguinte comando:
$ oci network route-table update \
> --rt-id "ocid1.routetable.oc1.sa-saopaulo-1.aaaaaaaa" \
> --route-rules '[{"cidrBlock": "0.0.0.0/0","networkEntityId": "ocid1.natgateway.oc1.sa-saopaulo-1.aaaaaaaa"}]' \
> --force \
> --wait-for-state "AVAILABLE"
Fluxo de Decisão de Roteamento
O fluxo de roteamento, ou a ordem de avaliação das regras de roteamento para alcançar uma rede diferente, inicia-se sempre no host e, em seguida, passa pela tabela de rotas da sub-rede.

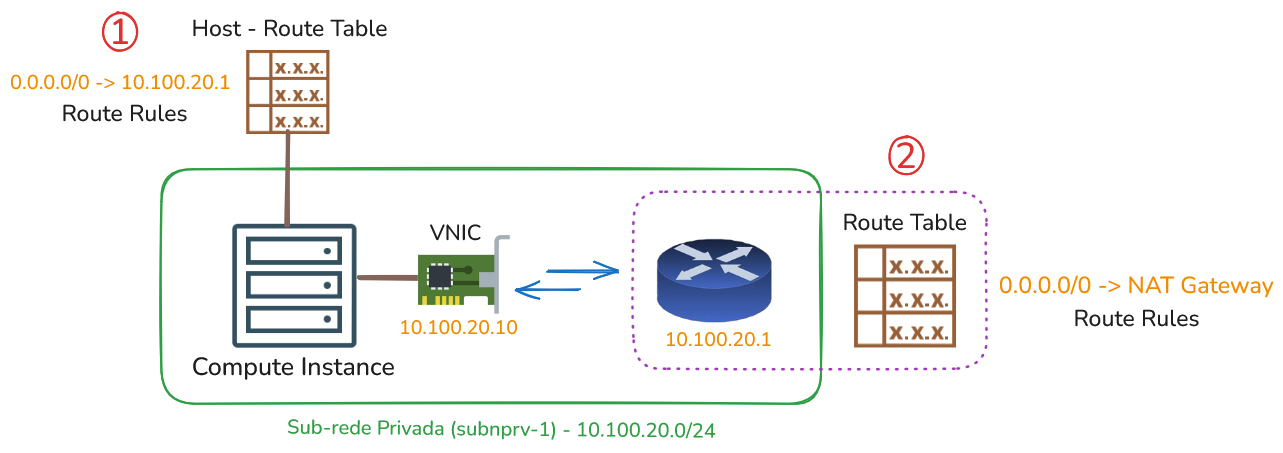

Considere o exemplo a seguir: um compute instance com uma VNIC configurada com o endereço IP 10.100.20.10 deseja acessar a Internet, por exemplo, o endereço 8.8.8.8.
A primeira decisão de roteamento ocorre dentro do host, onde o sistema operacional consulta sua própria tabela de rotas para determinar qual é o próximo destino do pacote. Nesse caso, a tabela de rotas do host aponta para o endereço IP 10.100.20.1, ou seja, o next-hop é o gateway da sub-rede.
Quando o pacote chega ao gateway da sub-rede, uma nova decisão de roteamento entra em ação. Nesse ponto, a tabela de rotas associada à sub-rede é utilizada para determinar o próximo salto em direção à Internet, que, neste exemplo, é o NAT Gateway. A partir disso, o pacote pode alcançar endereços externos, como na Internet.
