Roteamento via Firewall Central (hub & spoke)

Topologia Hub & Spoke

A topologia do tipo Hub & Spoke é muito utilizada em ambientes corporativos, nos quais há, geralmente, a necessidade de um firewall mais sofisticado (VCN Hub), capaz de oferecer maior controle e proteção sobre o tráfego entre aplicações (VCNs Spoke), sejam entre VCNs ou no fluxo de dados entre o ambiente on-premises e o OCI.

De forma simples, a ideia geral é: forçar, de forma transparente, que todo o tráfego entre aplicações passe por um firewall central.

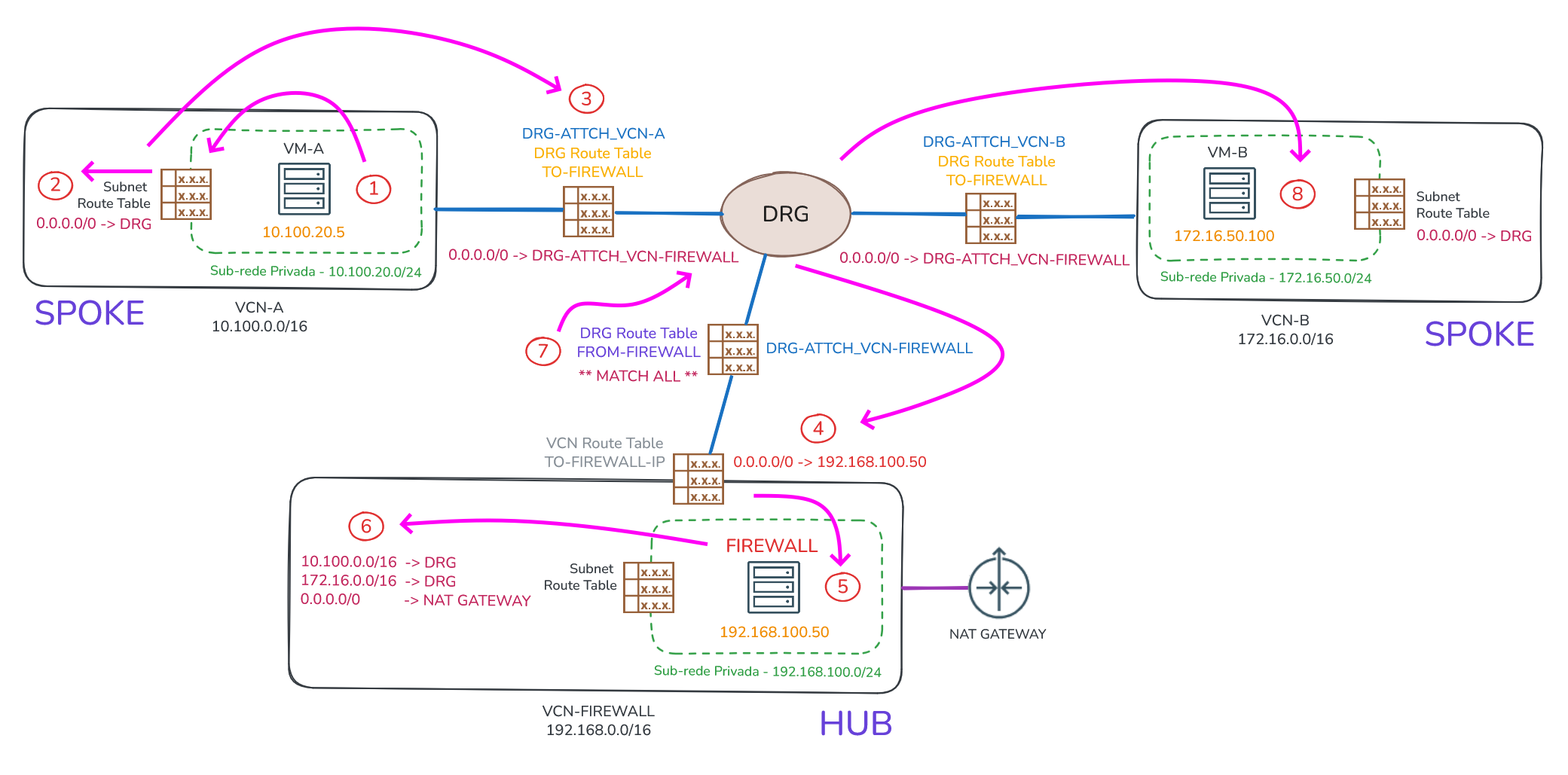

Para ilustrar o funcionamento dessa topologia, será utilizado o diagrama abaixo:

Tabelas de Rotas

Falando das tabelas de roteamento, temos as que seguem:

• Subnet Route Table

  • Cada sub-rede tem a sua própria tabela de roteamento sendo que, há somente uma regra de roteamento no qual direciona todo o tráfego para o DRG (0.0.0.0/0).

• DRG Route Table

  • Há duas tabelas de roteamento do DRG que são:
    • TO-FIREWALL
      • Usada para direcionar todo o tráfego ao anexo do firewall (DRG‑ATTCH_VCN‑FIREWALL).
      • A tabela contém apenas uma rota estática e deve ser aplicada a todos os anexos cujo tráfego precise obrigatoriamente passar pelo firewall.
    • FROM-FIREWALL
      • Utilizada pelo anexo do firewall e consultada no retorno do tráfego para a rede. Ou seja, quando o firewall envia a resposta.
      • As rotas dessa tabela são inseridas automaticamente via instrução Match All do Import Route Distribution desta tabela, pois o firewall conhece e aprende todas as redes.

• VCN Route Table

  • Apesar do nome fazer referência a VCN, trata‑se de uma tabela de sub‑rede configurada no anexo do firewall (DRG-ATTCH_VCN-FIREWALL).
  • A tabela TO-FIREWALL-IP desempenha a função de ingress routing e é consultada assim que o tráfego entra na VCN-FIREWALL, no qual possui apenas uma regra estática cujo next‑hop aponta para o endereço IP do firewall (192.168.100.50).

Fluxo de Roteamento

Suponha que a compute instance VM-A (10.100.20.5) da VCN-A (Spoke) queira se comunicar com a compute instance VM-B (172.16.50.100) da VCN-B (Spoke). As decisões de roteamento da origem para o destino, que fazem o tráfego passar pelo firewall (192.168.100.50) na VCN‑FIREWALL (Hub), são:

1. A primeira decisão de roteamento ocorre no próprio host 10.100.20.5. Nessa etapa o host determina o endereço IP e a interface de rede que será usada para enviar o tráfego. Normalmente existe uma rota default apontando para o gateway da sub‑rede (10.100.20.1).

2. A segunda decisão de roteamento ocorre no gateway da sub‑rede (10.100.20.1). O gateway consulta sua própria tabela de rotas para determinar o next‑hop (tabela de rotas da sub-rede). No exemplo, tudo deve ser encaminhado para o DRG (0.0.0.0/0).

3. A terceira decisão de roteamento ocorre quando o tráfego entra no DRG, que consulta a tabela de rotas TO‑FIREWALL para determinar qual é o próximo anexo a seguir. Esta tabela contém uma regra estática que encaminha todo o tráfego (0.0.0.0/0) para o anexo DRG-ATTCH_VCN-FIREWALL, onde está a compute instance firewall (192.168.100.50) na VCN‑FIREWALL.

4. A quarta decisão de roteamento ocorre quando o tráfego sai do DRG e passa a entrar na VCN-FIREWALL. O anexo DRG-ATTCH_VCN-FIREWALL possui uma tabela de rotas de sub-rede chamada TO-FIREWALL-IP, que contém uma única rota estática (0.0.0.0/0) que encaminha todo o tráfego para o endereço IP do firewall 192.168.100.50.

5. Na quinta etapa o tráfego atinge a compute instance firewall (192.168.100.50), que realiza a inspeção e, caso permita a passagem, consulta sua tabela de rotas do host para devolver o tráfego para o DRG. Normalmente há uma rota default apontando para o gateway da sub‑rede (192.168.100.1).

6. A sexta decisão de roteamento ocorre no gateway da sub‑rede (192.168.100.1). A tabela de rotas da sub‑rede contém as rotas para as redes da VCN‑A e VCN‑B (ambas apontando para o DRG) e uma rota default que permite ao firewall acessar a Internet via NAT Gateway.

7. Na sétima etapa o tráfego sai da VCN‑FIREWALL e, ao entrar no DRG, a tabela FROM‑FIREWALL é consultada. Essa tabela contém apenas rotas dinâmicas importadas automaticamente pela Import Route Distribution através da instrução Match All, de forma que ela passa a “conhecer” todas as redes conectadas ao DRG.

8. Por fim, o tráfego sai do DRG e chega ao compute instance de destino 172.16.50.100.

O tráfego de retorno, ou seja, a resposta da compute instance VM-B (172.16.50.100) para VM-A (10.100.20.5), segue o mesmo fluxo de decisões de roteamento descrito anteriormente, em sentido inverso.

Comandos de Exemplo

No diretório scripts/roteamento-via-firewall-central há um conjunto de scripts para criar a topologia apresentada através do OCI CLI.

$ ls -1F
create/
data.env
destroy/

O arquivo data.env define variáveis globais usadas pelos scripts. Elas specificam nomes dos recursos, endereços IP, regras de roteamento, IDs das imagens Linux, tipo de shape e quantidades de OCPU e memória para as compute instances.

Antes de executar os scripts, crie e exporte as seguintes variáveis de ambiente:

• COMPARTMENT_ID

  • ID do compartment onde os recursos serão criados no seu tenancy.

• SSH_PUB_KEY_PATH

  • Caminho para a chave pública SSH que será usada pelas três compute instances (VM-A, VM-B e FIREWALL).

$ export COMPARTMENT_ID="ocid1.compartment.oc1..aaaaaaaa"
$ export SSH_PUB_KEY_PATH="/caminho/chave-publica-ssh.key"

Para criar os recursos, execute o script create.sh a partir do diretório create/:

$ cd create/
$ ./create.sh

Para excluir os recursos, execute o script destroy.sh a partir do diretório destroy/:

$ cd destroy/
$ ./destroy.sh
