Hub & Spoke com Local Peering Gateway (LPG)

Local Peering Gateway (LPG)

O Local Peering Gateway (LPG) é utilizado para conectar duas VCNs diretamente.

Hoje, já não é mais recomendado utilizar LPGs para conectar VCNs pois, a função que o LPG desempenha foi substituída pelo DRG, que é o modo atualmente recomendado para se construír topologias de redes no OCI.

Eu particularmente, ainda vejo diversas topologias que utilizam LPGs para interconectar VCNs. Por esse motivo, considero importante compreender como o roteamento funciona quando existe um LPG realizando a comunicação entre as VCNs.

DRG vs LPG

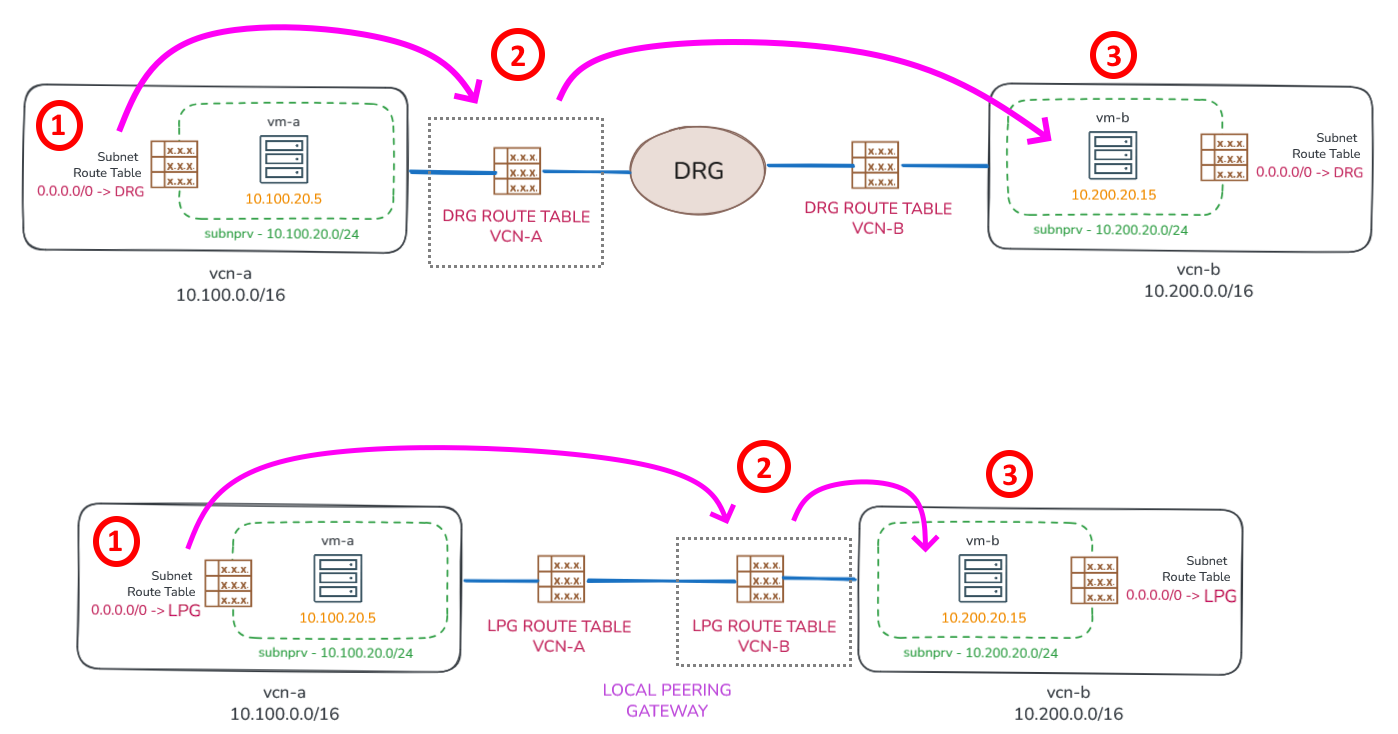

Além da forma utilizada para estabelecer a conectividade, as decisões de roteamento realizadas através do DRG diferem das utilizadas em cenários com LPG. Observe o diagrama abaixo:

No caso do DRG, a decisão de roteamento ocorre quando o pacote sai da VCN e entra no DRG. Nesse momento, é consultada a tabela de rotas associada ao anexo responsável pela conexão entre a VCN e o DRG.

Já no cenário com LPG, existem duas tabelas de rotas, uma em cada extremidade da conexão, que podem ou não existir. Nesse modelo, a decisão de roteamento ocorre quando o pacote sai da VCN de origem e entra na VCN de destino.

Sim, com o LPG é possível definir uma tabela de rotas para cada extremidade da conexão. No exemplo, existe uma tabela de rotas aplicada para os pacotes que entram na vcn-a e outra para os pacotes que entram na vcn-b.

Mas vale lembrar que essas tabelas de rotas associadas ao LPG só fazem sentido quando há a necessidade de desviar ou direcionar o tráfego para destinos específicos após a entrada do pacote na VCN de destino. Caso contrário, não é necessário associar nenhuma tabela, pois o próprio LPG já realiza automaticamente a divulgação das redes das VCNs conectadas.

Fluxo de Roteamento

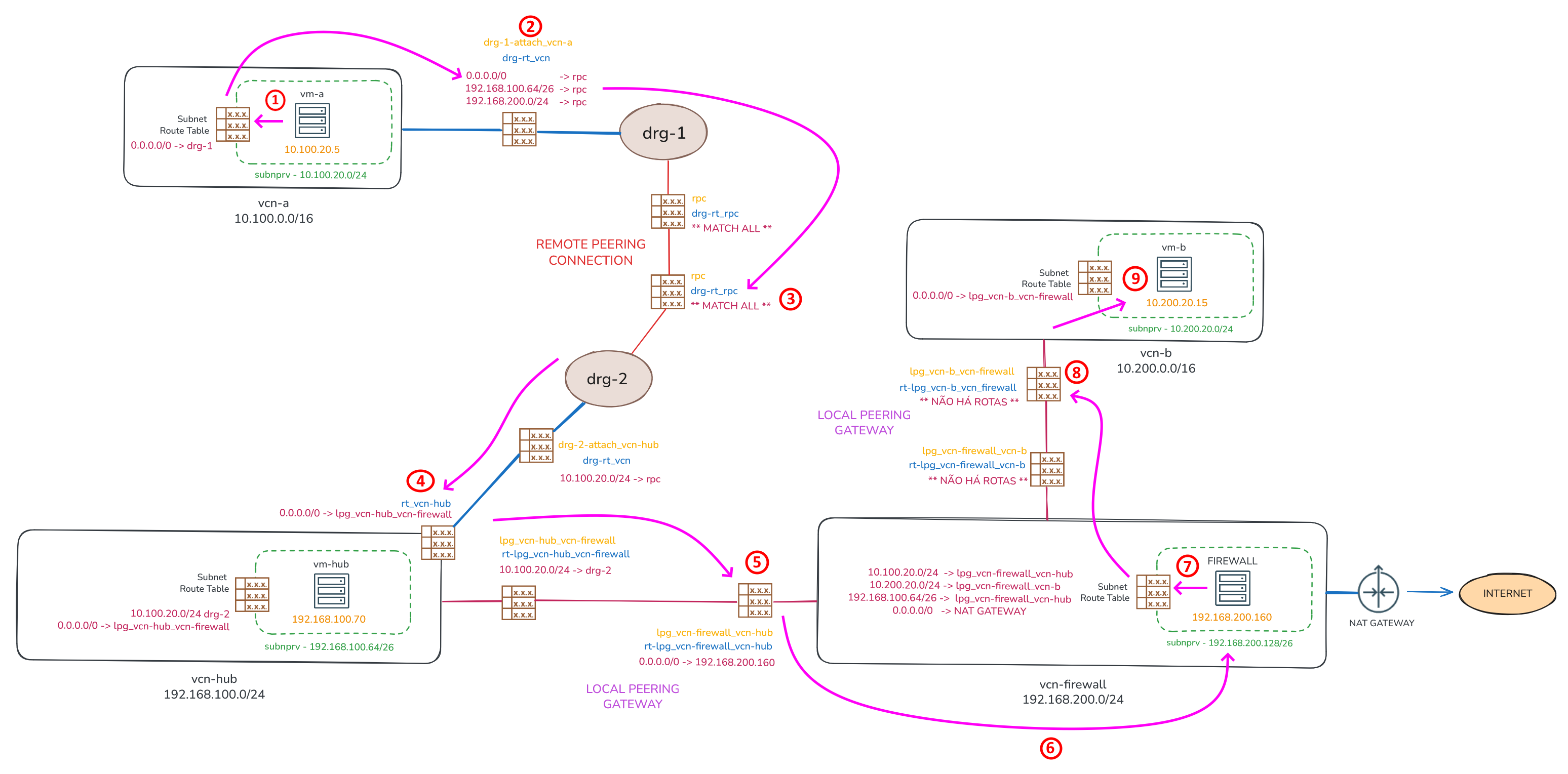

Observe o diagrama abaixo, que ilustra o fluxo de roteamento entre os recursos de rede da topologia de exemplo:

Suponha que a compute instance vm-a (10.100.20.5) precise se comunicar com a compute instance vm-b (192.168.200.160). As decisões de roteamento da origem para o destino, que fazem o tráfego passar pelo compute instance firewall (192.168.200.160), são:

A primeira decisão de roteamento ocorre no próprio host 10.100.20.5. Nessa etapa o host determina o endereço IP e a interface de rede que será usada para enviar o tráfego. Normalmente existe uma rota default apontando para o gateway da sub‑rede (10.100.20.1).
Após o gateway da sub-rede (10.100.20.1) decidir que o pacote deve ser encaminhado ao DRG, a segunda decisão de roteamento ocorre quando o pacote entra no drg-1. Nesse momento, o DRG consulta a tabela de rotas drg-rt_vcn. Essa tabela possui um Import Route Distribution que instala todas as rotas divulgadas pelo Remote Peering Connection.
A terceira decisão de roteamento ocorre quando o pacote está prestes a entrar no drg-2, onde a tabela drg-rt_rpc é consultada. Essa tabela possui um Import Route Distribution que instala todas as rotas de todas as redes conectadas ao drg-2 (MATCH ALL).
A quarta decisão de roteamento ocorre quando o pacote entra na vcn-hub, onde a tabela de rotas rt_vcn-hub passa a ser consultada. Nessa tabela existe uma rota default (0.0.0.0/0) que direciona todo o tráfego para o LPG lpg_vcn-hub_vcn-firewall, no qual conecta as VCNs vcn-hub à vcn-firewall. Entretanto, essa rota default não possui efeito para comunicações destinadas à própria vcn-hub (192.168.100.0/24). Isso significa que, caso o destino da vm-a for vm-hub, não é necessário que a tabela rt_vcn-hub contenha uma rota explícita para a rede 192.168.100.0/24 (há um roteamento implícito neste caso).
A quinta decisão de roteamento ocorre quando o pacote entra na vcn-firewall através do Local Peering Gateway. Nesse momento, a tabela de rotas rt-lpg_vcn-firewall_vcn-hub é consultada onde existe uma rota default (0.0.0.0/0) que direciona todo o tráfego para o endereço IP do firewall (192.168.200.160).
A compute instance firewall realiza a inspeção do tráfego e, caso a comunicação seja permitida, encaminha o pacote para o gateway da sua sub-rede (192.168.200.129). A tabela de rotas do host firewall é simples, contendo apenas uma rota default apontando para o respectivo gateway da sub-rede.
A sétima decisão de roteamento ocorre no gateway da sub-rede 192.168.200.129. Nesse momento, a tabela de rotas associada à sub-rede é consultada. Essa tabela deve conter rotas específicas para as redes internas do OCI, pois existe uma rota default que direciona o tráfego para o NAT Gateway (tráfego destinado à Internet). Isso significa que todas as redes do OCI para as quais o firewall precise acessar devem estar explicitamente definidas nessa tabela caso contrário, o tráfego será encaminhado ao NAT Gateway.
A oitava decisão de roteamento ocorre quando o tráfego está prestes a entrar na vcn-b através do Local Peering Gateway, onde a tabela de rotas rt-lpg_vcn-b_vcn-firewall é consultada. Essa tabela não possui nenhuma rota definida e, neste caso, o próprio Local Peering Gateway realiza automaticamente a divulgação das redes das VCNs conectadas, não sendo necessário definir qualquer regra de roteamento.
Por fim, o pacote entra na compute instance vm-b onde é processado pela aplicação de destino. Após o processamento, o tráfego de resposta é encaminhado ao gateway da sua respectiva sub-rede (10.200.20.1) para iniciar o caminho de retorno até a origem.

O tráfego de retorno, ou seja, a resposta da compute instance vm-b (10.200.20.15) para vm-a (10.100.20.5), segue o mesmo fluxo de decisões de roteamento descrito anteriormente, em sentido inverso.

Comandos de Exemplo

No diretório scripts/hub-spoke-com-local-peering-gateway/ há um conjunto de scripts para criar a topologia apresentada através do OCI CLI.

$ ls -1F
create/
data.env
destroy/

O arquivo data.env define variáveis globais usadas pelos scripts. Elas specificam nomes dos recursos, endereços IP, regras de roteamento, IDs das imagens Linux, tipo de shape e quantidades de OCPU e memória para as compute instances.

Antes de executar os scripts, crie e exporte as seguintes variáveis de ambiente:

COMPARTMENT_ID
- ID do compartment onde os recursos serão criados no seu tenancy.
SSH_PUB_KEY_PATH
- Caminho para a chave pública SSH que será usada pelas três compute instances (vm-a, vm-b e firewall).

$ export COMPARTMENT_ID="ocid1.compartment.oc1..aaaaaaaa"
$ export SSH_PUB_KEY_PATH="/caminho/chave-publica-ssh.key"

Para criar os recursos, execute o script create.sh a partir do diretório create/:

$ cd create/
$ ./create.sh

Para excluir os recursos, execute o script destroy.sh a partir do diretório destroy/:

$ cd destroy/
$ ./destroy.sh

ArmFirewall

O processo de criação da compute instance firewall (192.168.200.160) já realiza automaticamente a instalação do ArmFirewall, uma aplicação web desenvolvida para gerenciar funcionalidades de roteamento e firewall em ambientes Linux.

$ cat create/cloud-init/cloud-init/firewall.sh
#!/bin/bash

/usr/bin/dnf install -y git jq

# Retorna a interface primária
mac="$(curl -s -H 'Authorization: Bearer Oracle' http://169.254.169.254/opc/v2/vnics/ | jq -r '.[0].macAddr' | tr '[:upper:]' '[:lower:]')"
primary_iface="$([ -n "$mac" ] && ip -o link show | awk -v mac="$mac" 'tolower($0) ~ mac {gsub(":", "", $2); print $2; exit}')"

# ArmFirewall deployment
cd /opt && git clone https://github.com/daniel-armbrust/armfirewall-proj.git && cd armfirewall-proj/bin
./install.sh --lan-iface $primary_iface --wan-iface $primary_iface --router-mode

exit 0

Após a instalação, a console web pode ser acessada através do endereço https://192.168.200.160:8000 utilizando o usuário admin e a senha inicial admin.
