DRG (Dynamic Routing Gateway)
O DRG (Dynamic Routing Gateway) é um componente responsável por possibilitar a conectividade e realizar o roteamento entre VCNs, seja na mesma região ou entre regiões diferentes. Além disso, ele permite a conectividade privada com ambientes on-premises, por meio do FastConnect ou do serviço de VPN Site-to-Site.

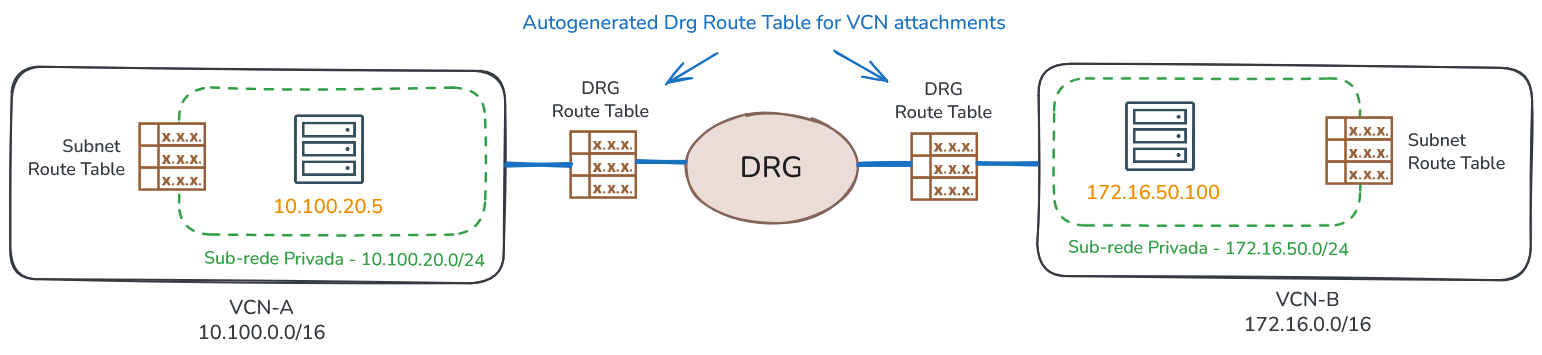

Será utilizado o diagrama abaixo para ilustrar o funcionamento do roteamento no DRG.
Para criar o DRG, utiliza-se o comando a seguir:
$ oci network drg create \
> --compartment-id "ocid1.compartment.oc1..aaaaaaaa" \
> --display-name "DRG"
Em seguida, é necessário conectar as VCNs ao DRG. No contexto do DRG, essa ação de “conectar” é chamada anexar (attach) e pode ser realizada por meio do comando abaixo:
$ oci network drg-attachment create \
> --drg-id "ocid1.drg.oc1.sa-saopaulo-1.aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.amaaaaaa" \
> --display-name "DRG-ATTCH_VCN-A"
$ oci network drg-attachment create \
> --drg-id "ocid1.drg.oc1.sa-saopaulo-1.aaaaaaaa" \
> --vcn-id "ocid1.vcn.oc1.sa-saopaulo-1.bbbbbbbb" \
> --display-name "DRG-ATTCH_VCN-B"
Não apenas VCNs podem ser anexadas ao DRG, mas também outros recursos de rede. Entre os mais comuns estão o FastConnect (Virtual Circuit attachments), a VPN Site-to-Site (IPSec Tunnel attachments) e o Remote Peering Connection (RPC attachments), que permite a conexão entre dois DRGs, seja na mesma região ou em regiões diferentes.
DRG Route Table e Import Route Distribution

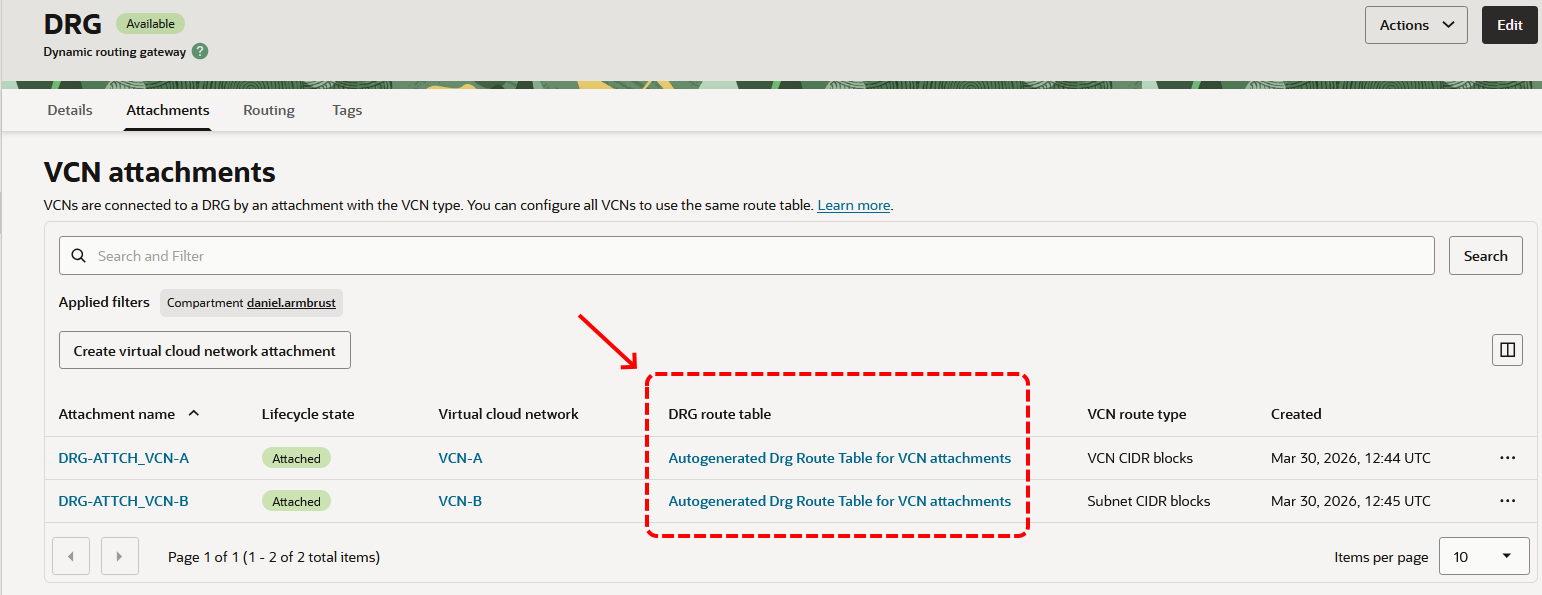

Ao anexar uma VCN ao DRG, o anexo passa automaticamente a utilizar a tabela de rotas padrão denominada Autogenerated DRG Route Table for VCN Attachments. Essa tabela é criada no momento da criação do DRG e, por padrão, é associada a todas as VCNs anexadas a ele.
Já no caso do FastConnect, da VPN Site-to-Site ou do Remote Peering Connection (RPC), ao serem anexados ao DRG, a tabela de rotas padrão utilizada é a Autogenerated Drg Route Table for RPC, VC, and IPSec attachments.

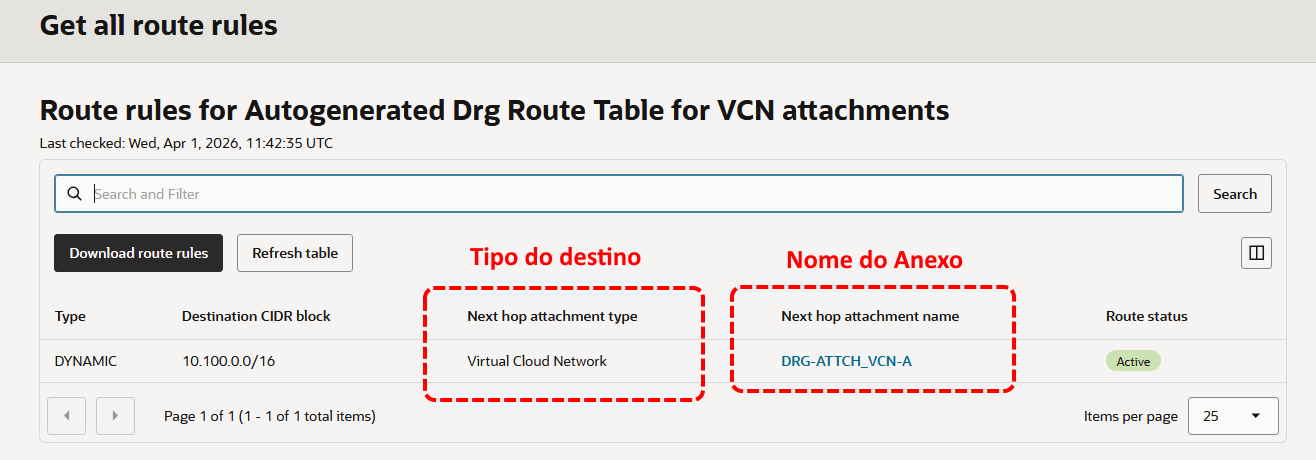

As tabelas de rotas do DRG tem um funcionamento diferente em comparação às tabelas de rotas das sub-redes. A principal diferença é que as regras de roteamento sempre têm como destino um outro anexo. Isso significa que não é possível definir um next-hop que aponte diretamente para um endereço IP, por exemplo.
Outro aspecto importante é que as rotas podem ser inseridas dinamicamente através de um recurso chamado Import Route Distribution. Assim, uma tabela de rotas do DRG pode incluir um Import Route Distribution, que permitirá a instalação dinâmica das redes de outros anexo(s).

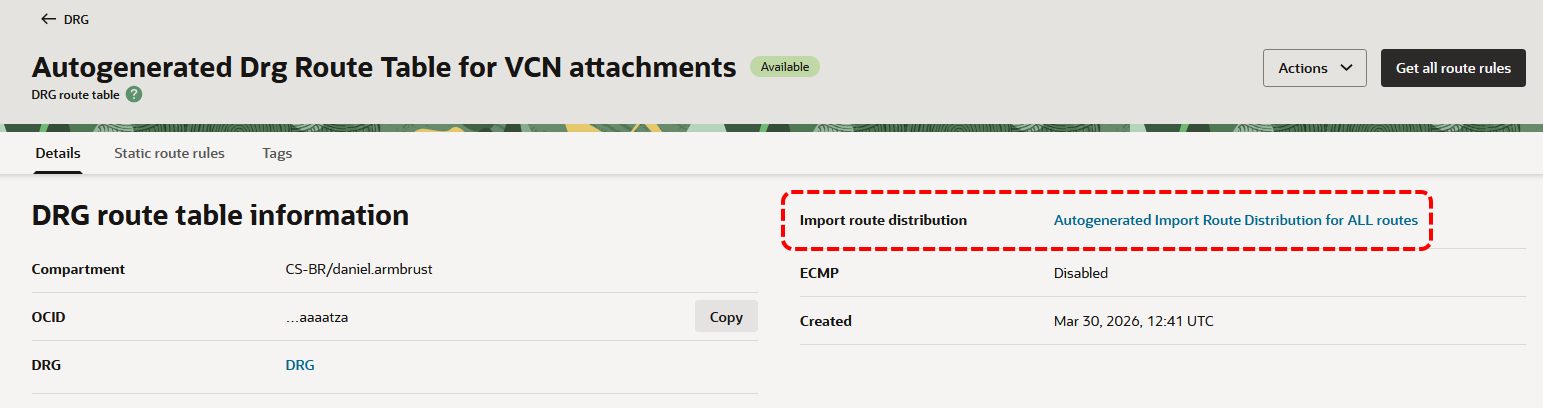

Na imagem abaixo, é possível ver que a tabela Autogenerated DRG Route Table for VCN Attachments utiliza o recurso de importação de rotas chamado Autogenerated Import Route Distribution for ALL routes.
Por padrão, o DRG inclui dois Import Route Distribution, que são:
Autogenerated Import Route Distribution for ALL routes
- Usado automaticamente pela tabela de rotas Autogenerated DRG Route Table for VCN Attachments.
Autogenerated Import Route Distribution for VCN Routes
- Usado automaticamente pela tabela de rotas Autogenerated Drg Route Table for RPC, VC, and IPSec attachments
Um Import Route Distribution pode incluir as seguintes declarações:
Match all
- Importa as redes de todos os anexos.
Attachment
- Possibilita a importação das redes de um anexo específico. Por exemplo, é possível importar as redes exclusivamente do anexo DRG-ATTCH_VCN-B para o anexo DRG-ATTCH_VCN-A.
Attachment type
- Permite a importação das redes de um determinado tipo de anexo. Por exemplo, é possível importar as redes do tipo Virtual Circuit para o anexo DRG-ATTCH_VCN-A. Dessa maneira, as redes divulgadas do ambiente On-Premises por meio do FastConnect serão importadas para o anexo DRG-ATTCH_VCN-A.
A ordem de importação das redes é gerenciada pelo parâmetro Priority, onde um número menor indica uma maior prioridade. As prioridades são processadas em ordem crescente, portanto, redes com um número de prioridade menor serão processadas primeiro.

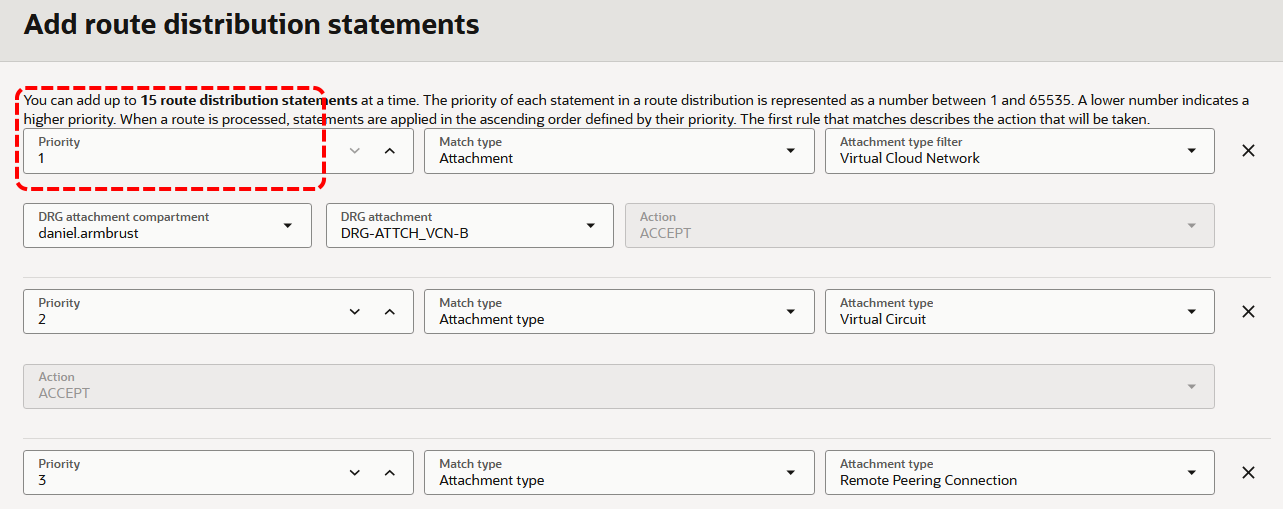

Na imagem abaixo, as redes do anexo DRG-ATTCH_VCN-B serão importadas primeiro para a tabela de rotas, seguidas pelas redes de todos os anexos do tipo Virtual Circuit e logo após, as redes do anexo do tipo Remote Peering Connection.

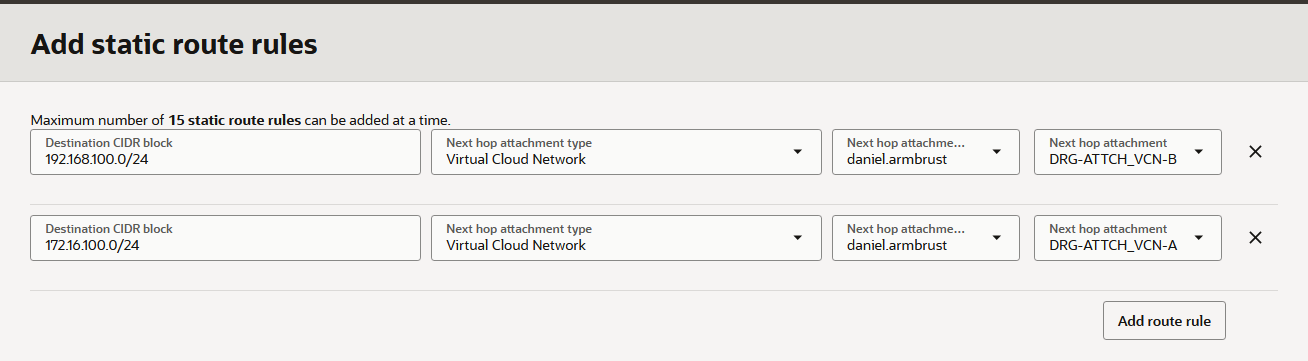

Além das rotas dinâmicas que podem ser importadas por meio do Import Route Distribution, as tabelas de roteamento do DRG também oferecem a opção de utilizar rotas estáticas. Vale lembrar que o next-hop nas tabelas do DRG deve ser sempre um anexo.
Fluxo de Roteamento no DRG
Após compreender o funcionamento das tabelas de rotas no DRG, avançamos para o próximo estágio, que aborda como as decisões de roteamento são realmente tomadas a partir do momento em que o pacote sai da sub-rede e passa a entrar no DRG.
O processo é simples: a decisão de roteamento ocorre quando o pacote “entra” no DRG. Em outras palavras, a tabela de rotas do DRG é consultada assim que o pacote sai da sub-rede e entra no DRG.

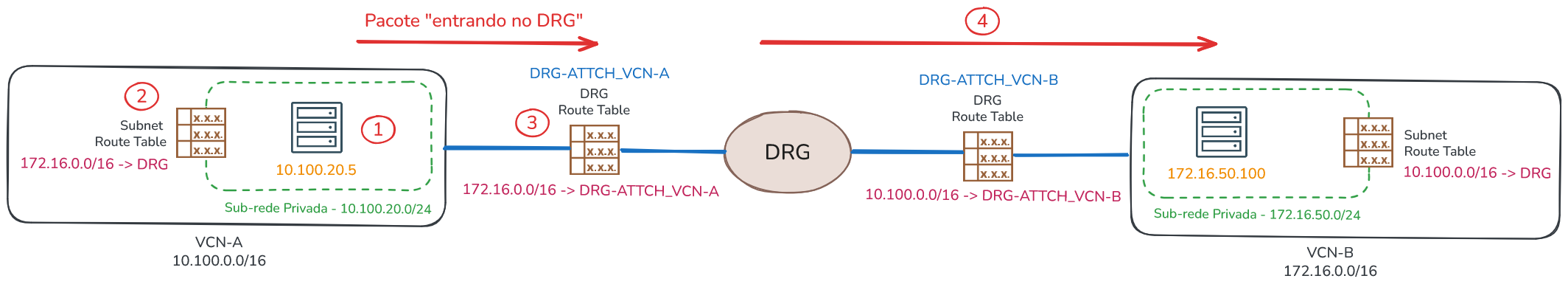

Vamos ao seguinte exemplo. Suponha que o compute instance 10.100.20.5 da VCN-A queira se comunicar com o compute instance 172.16.50.100 da VCN-B. As decisões de roteamento que serão feitas da origem para o destino são:
A primeira decisão de roteamento ocorre no próprio host (10.100.20.5). Nessa etapa o host determina o endereço IP e a interface de rede que será usada para enviar o pacote. Normalmente existe uma rota default apontando para o gateway da sub‑rede (10.100.20.1).
A segunda decisão de roteamento ocorre no gateway da sub‑rede (10.100.20.1). O gateway consulta sua própria tabela de rotas para determinar o next‑hop (tabela de rotas da sub-rede). No exemplo, todo pacote com destino a rede 172.16.0.0/16 será encaminhado para o DRG.
A terceira etapa ocorre quando o pacote entra no DRG. Todo anexo do DRG possui sua própria tabela de rotas, que é consultada para determinar o next‑hop. Neste exemplo, todo pacote com destino à rede 172.16.0.0/16 será encaminhado para o anexo DRG‑ATTCH_VCN‑B.
Por fim, o pacote chega ao host de destino (172.16.50.100), que processa o pacote e encaminha a resposta ao IP de origem. o caminho inverso segue as mesmas decisões de roteamento para devolver o tráfego.
